Двенадцать типов, которые встречаются на производстве: от патронного ТЭНа в пресс-форме до блока в калорифере. Нажмите на карточку, чтобы увидеть, как устроен нагреватель и где он стоит.
Коротко по каждому типу: конструкция и оборудование, в котором он работает.
01

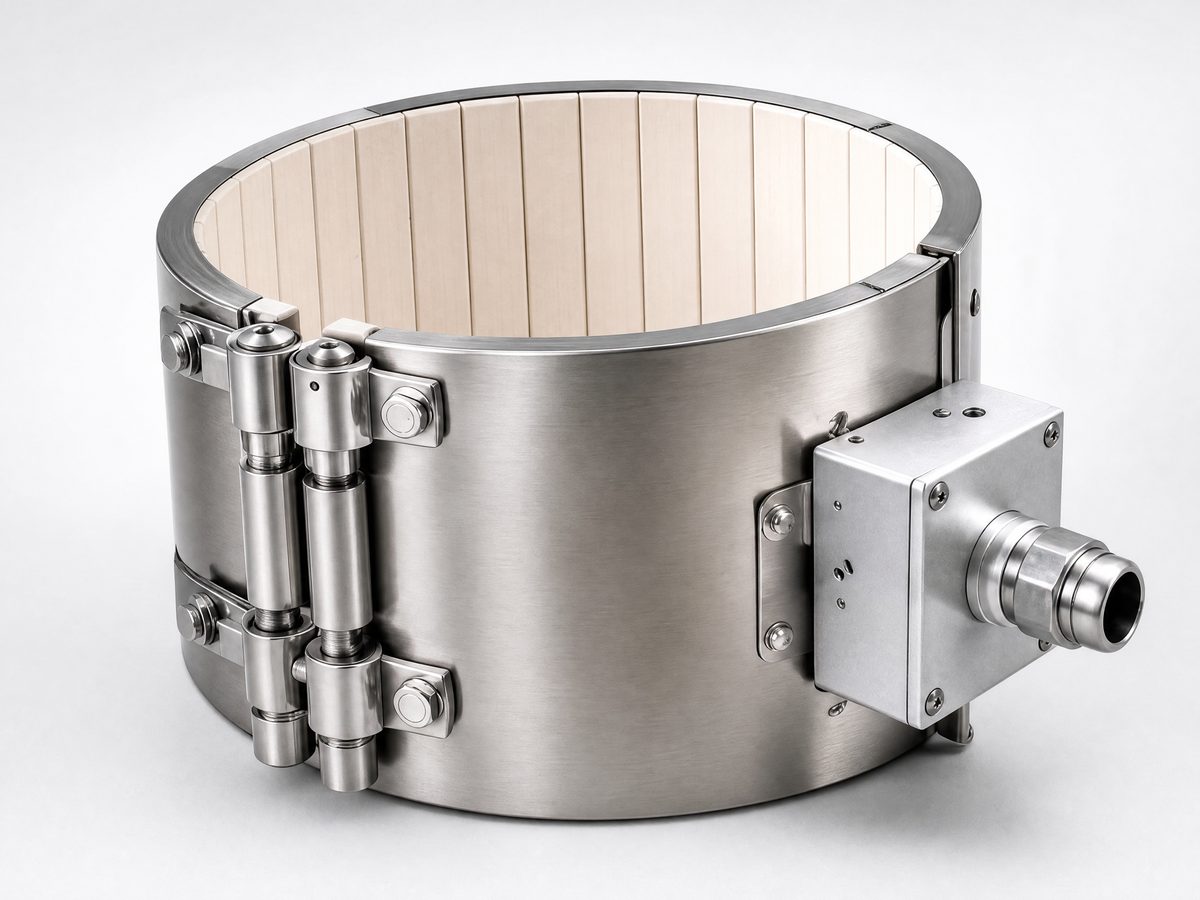

Кольцо из нержавейки с керамической изоляцией внутри, стягивается болтами на цилиндре. Греет снаружи то, что внутри трубы или ствола.
Где стоит: Материальные цилиндры термопластавтоматов и экструдеров, сопла, фильеры.
Запросить расчёт
02

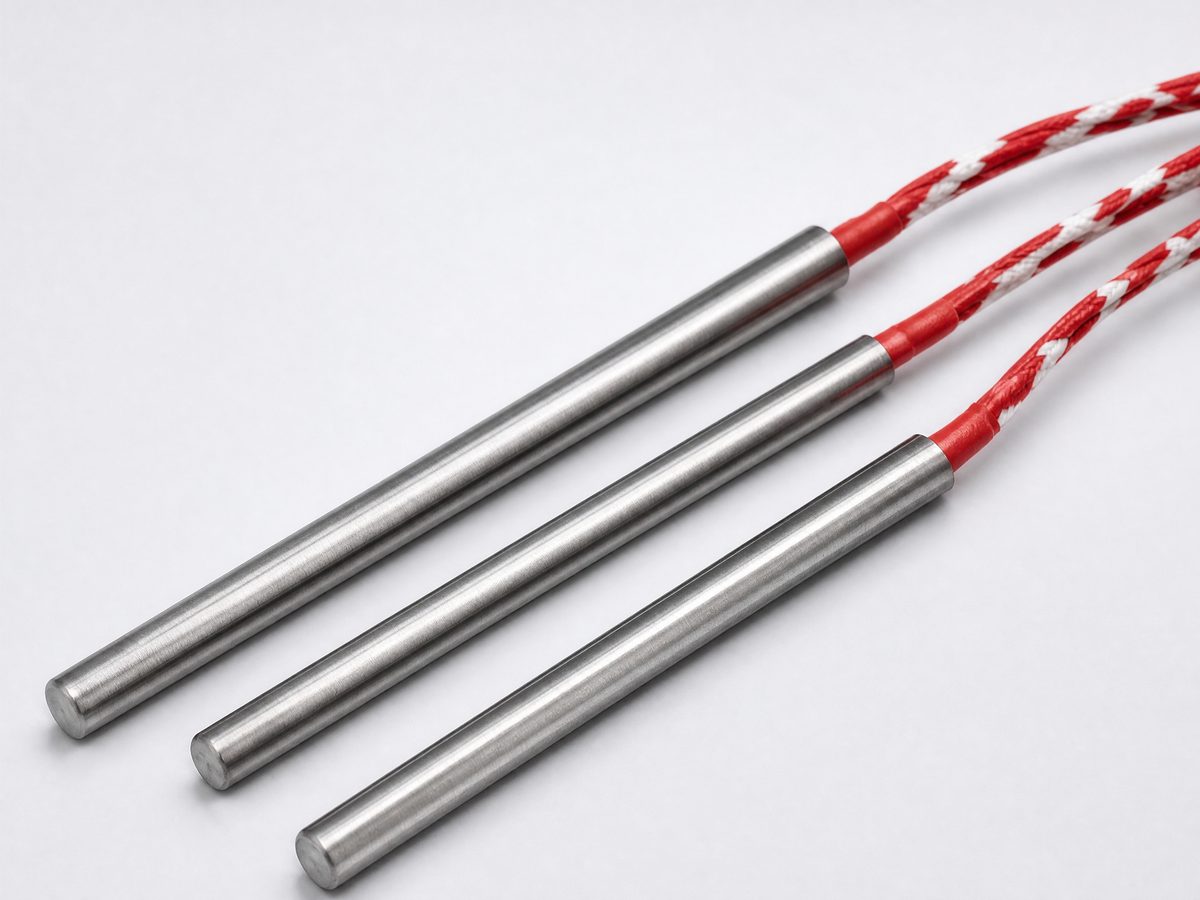

Стержень с нагревательной спиралью, выводы с одного торца. Вставляется в просверленное отверстие и греет металл изнутри.
Где стоит: Пресс-формы, штампы, плиты термопрессов, упаковочные губки, паяльное оборудование.
Запросить расчёт
03

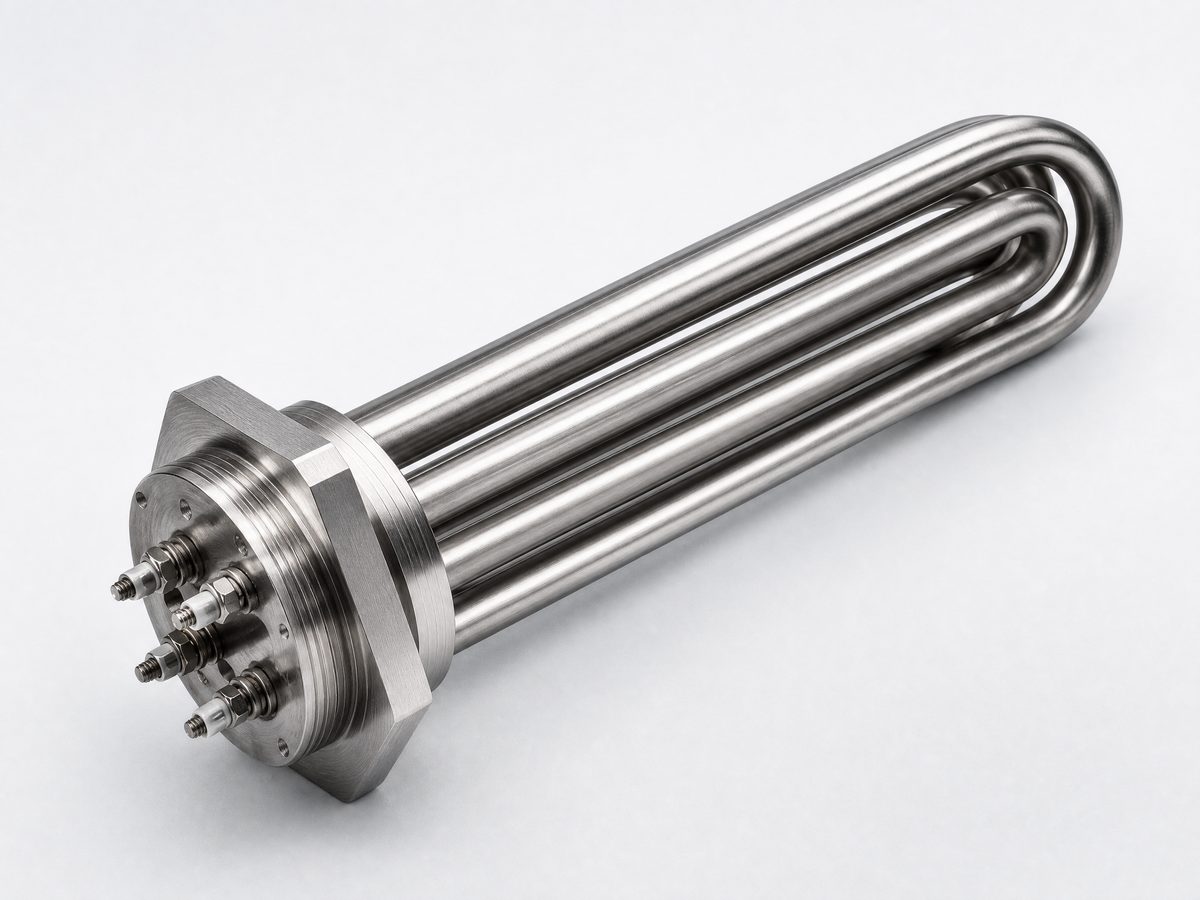

Несколько U-образных трубок, собранных на резьбовой пробке или фланце. Ставится в бак через стенку.
Где стоит: Водонагреватели, бойлеры, баки с маслом, моечные ванны.
Запросить расчёт
04
Трубки с навитой стальной лентой: рёбра увеличивают площадь и снимают тепло в поток воздуха без перегрева трубки.
Где стоит: Калориферы, сушильные камеры, тепловые завесы, воздуховоды приточной вентиляции.
Запросить расчёт
05

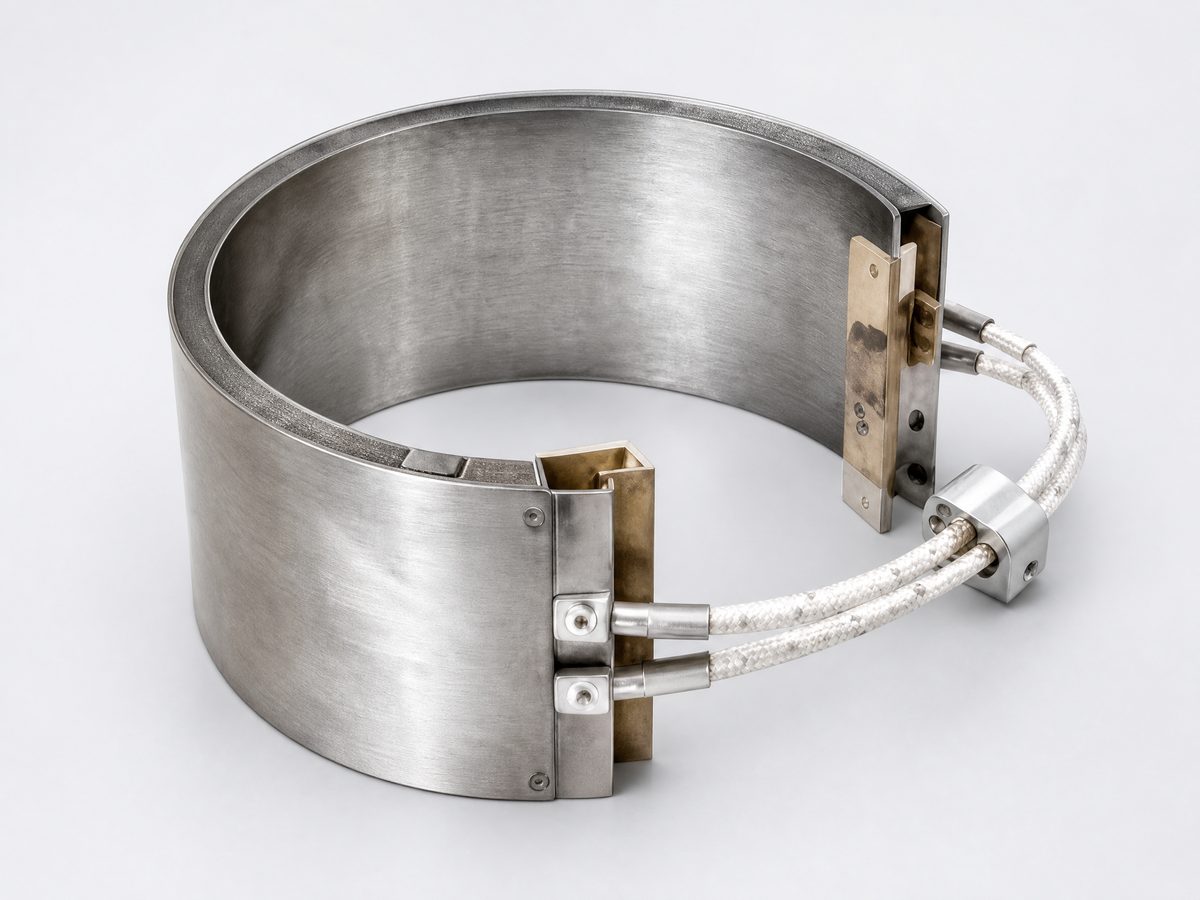

Тонкая лента со слюдяной изоляцией в металлическом кожухе. Плотно прилегает к поверхности, места занимает минимум.
Где стоит: Сопла и цилиндры небольших диаметров, где не встаёт керамический хомут.
Запросить расчёт
06

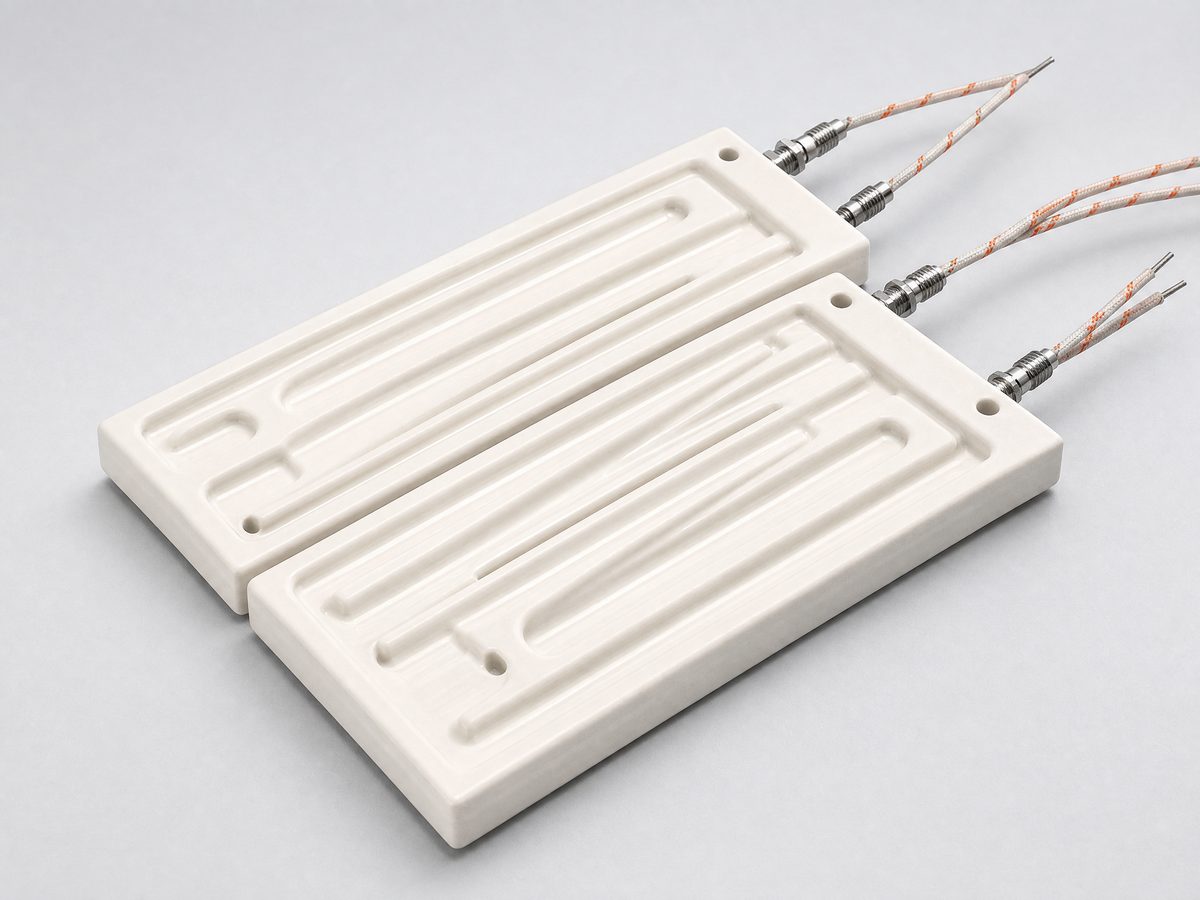

Плоская керамическая пластина с впаянной спиралью. Греет излучением, без контакта с изделием.
Где стоит: Термоформовка пластика, сушка лакокрасочных покрытий, инкубаторы, сауны.
Запросить расчёт
07

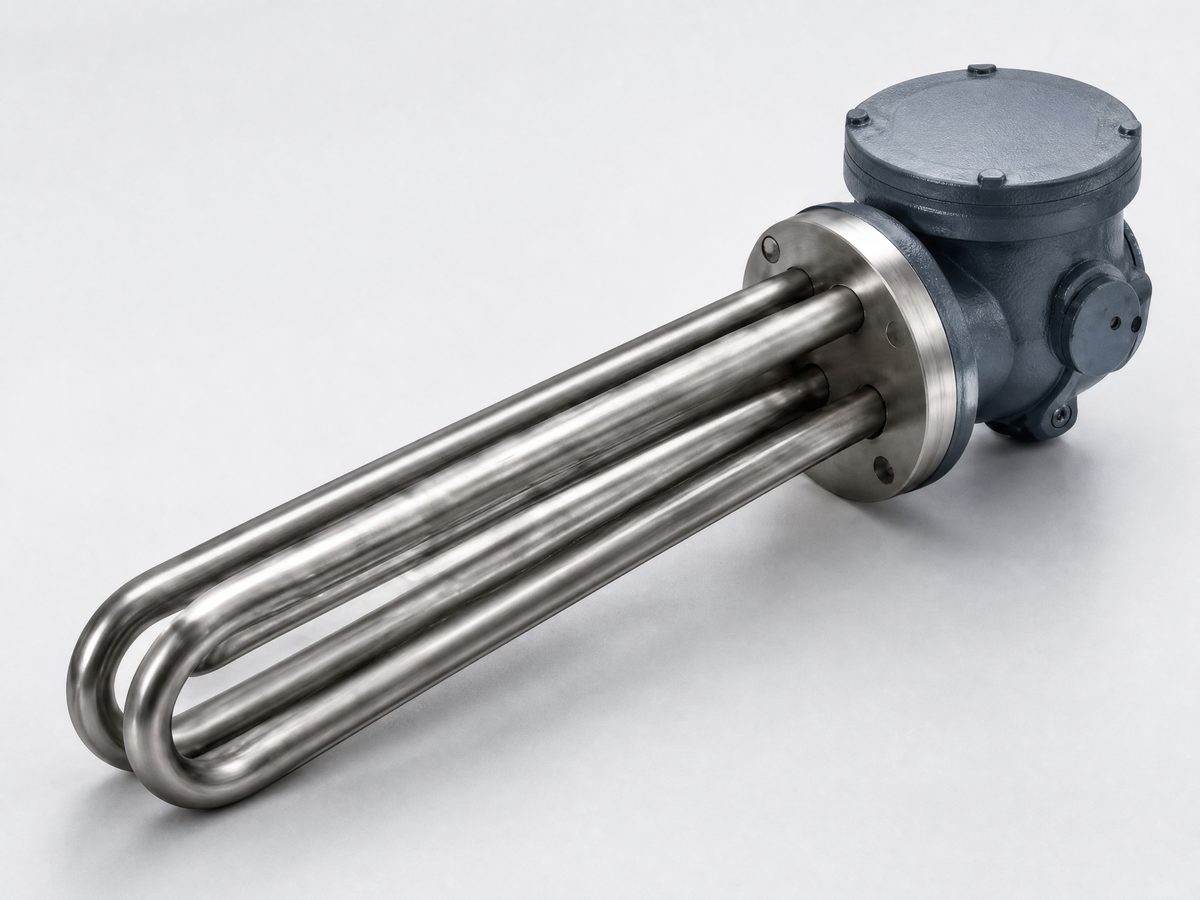

Пучок трубчатых нагревателей на фланце с клеммной коробкой. Опускается прямо в среду.
Где стоит: Резервуары, ёмкости с маслом и химией, технологические ванны.
Запросить расчёт
08

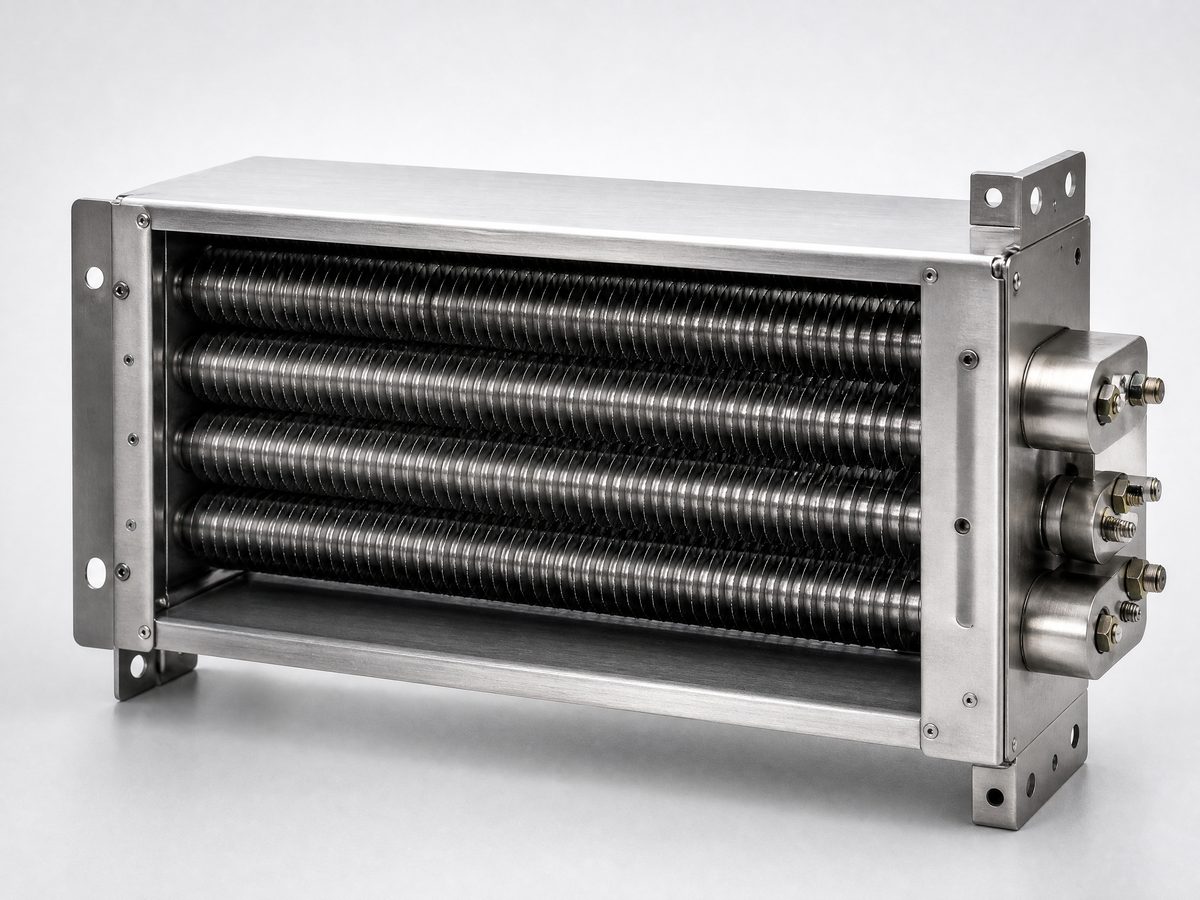

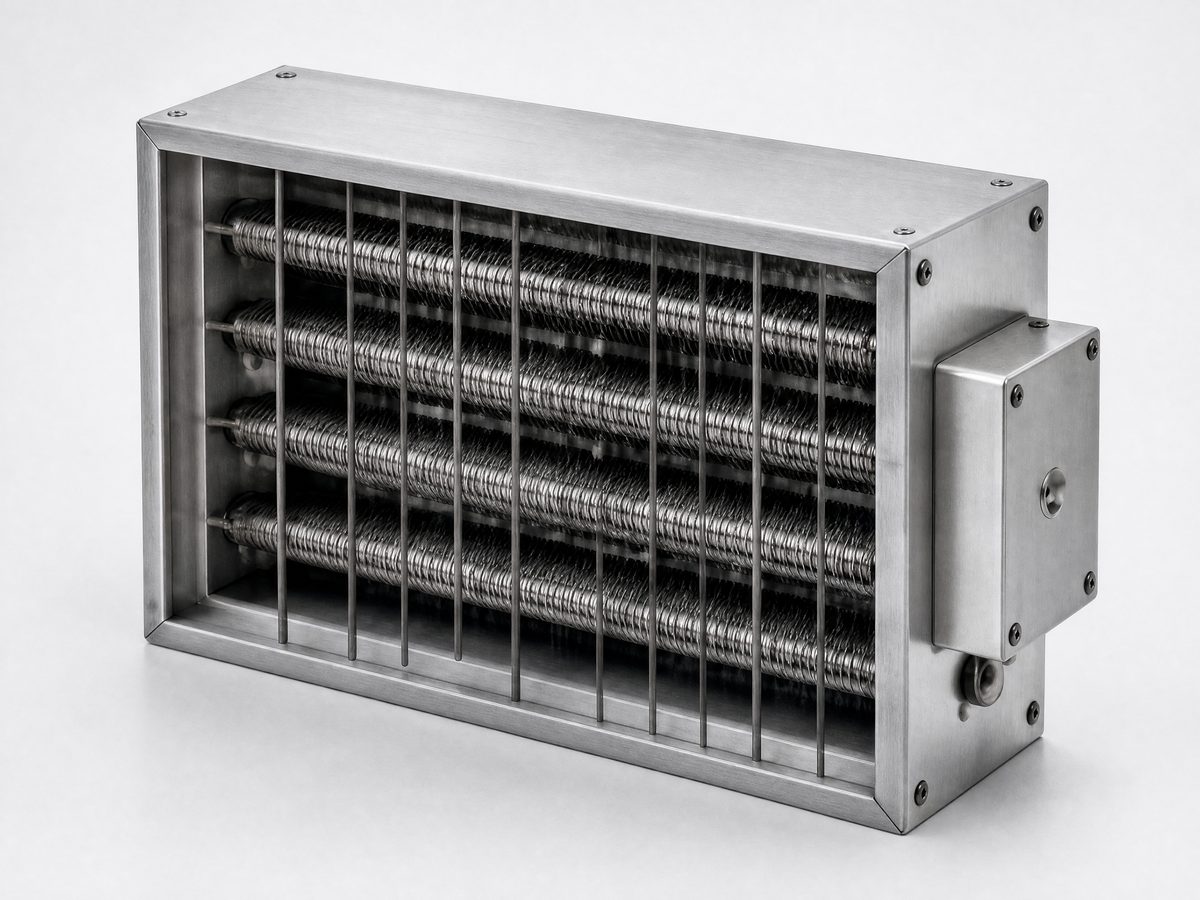

Рамка с трубчатыми нагревателями, рассчитанная на продув. Встраивается в канал или корпус установки.
Где стоит: Сушилки, термошкафы, вентиляционные установки, печи с циркуляцией воздуха.
Запросить расчёт
09

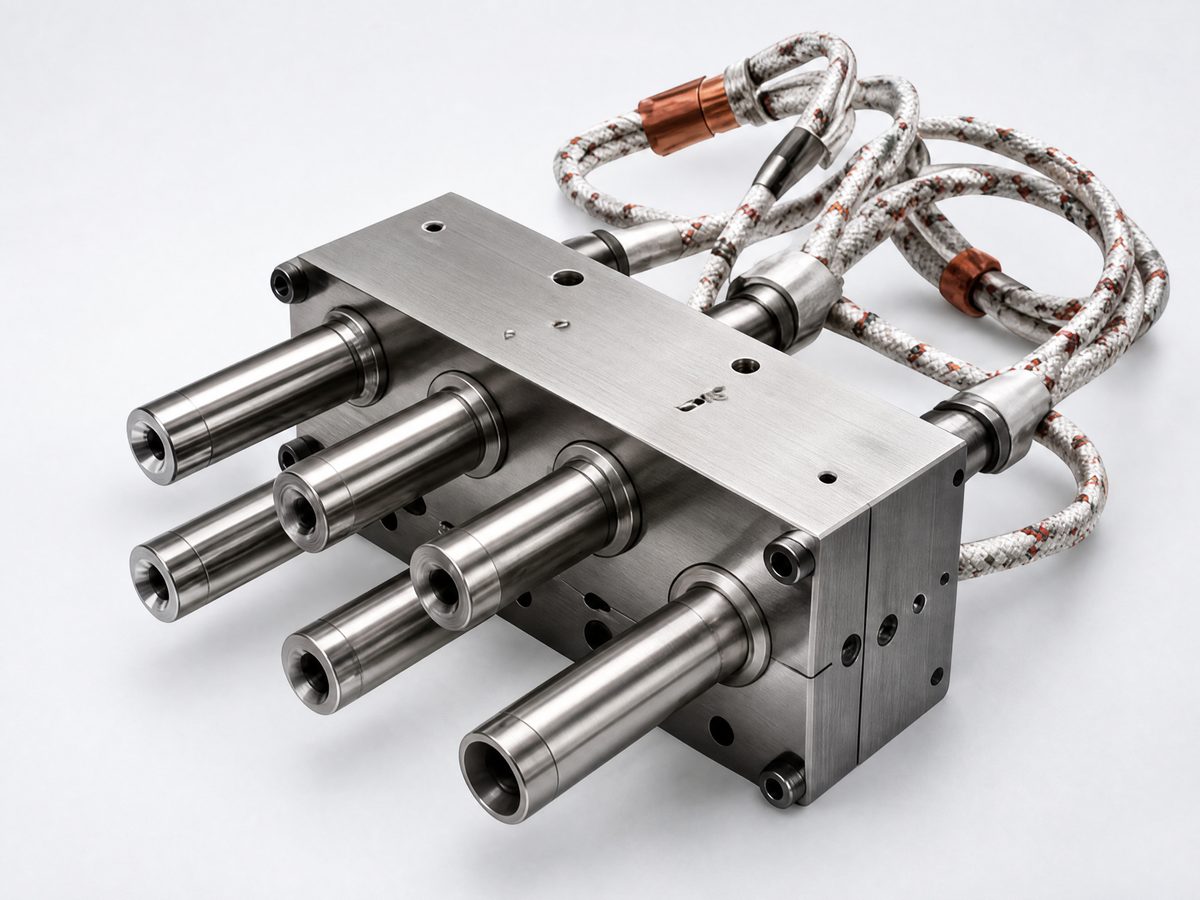

Набор патронных и спиральных нагревателей коллектора и сопел. Держат пластик расплавленным на пути к форме.
Где стоит: Горячеканальные пресс-формы для литья под давлением.
Запросить расчёт
10

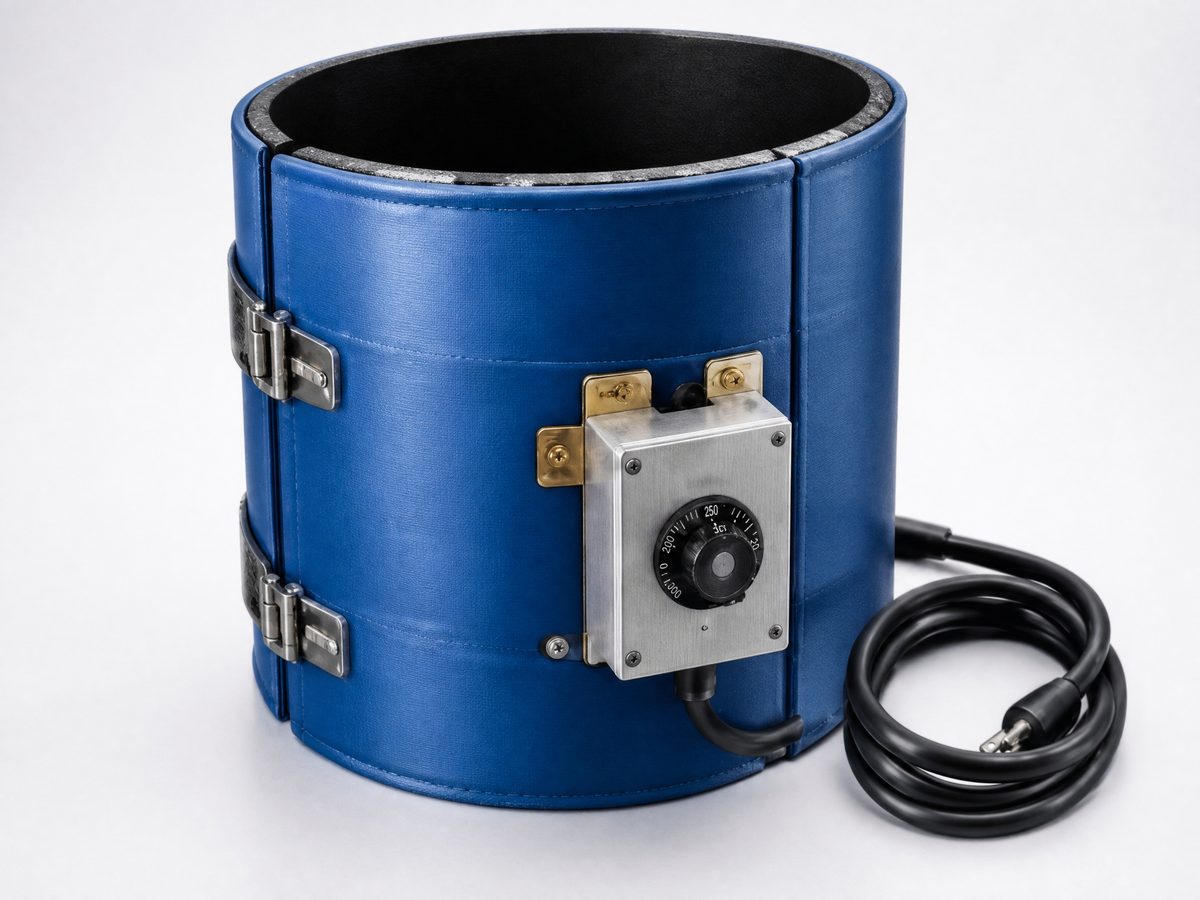

Гибкий пояс с регулятором, оборачивается вокруг бочки на 200 литров. Разогревает вязкое содержимое перед сливом.
Где стоит: Масла, мёд, смолы, битум, парафин, клеи.
Запросить расчёт
11

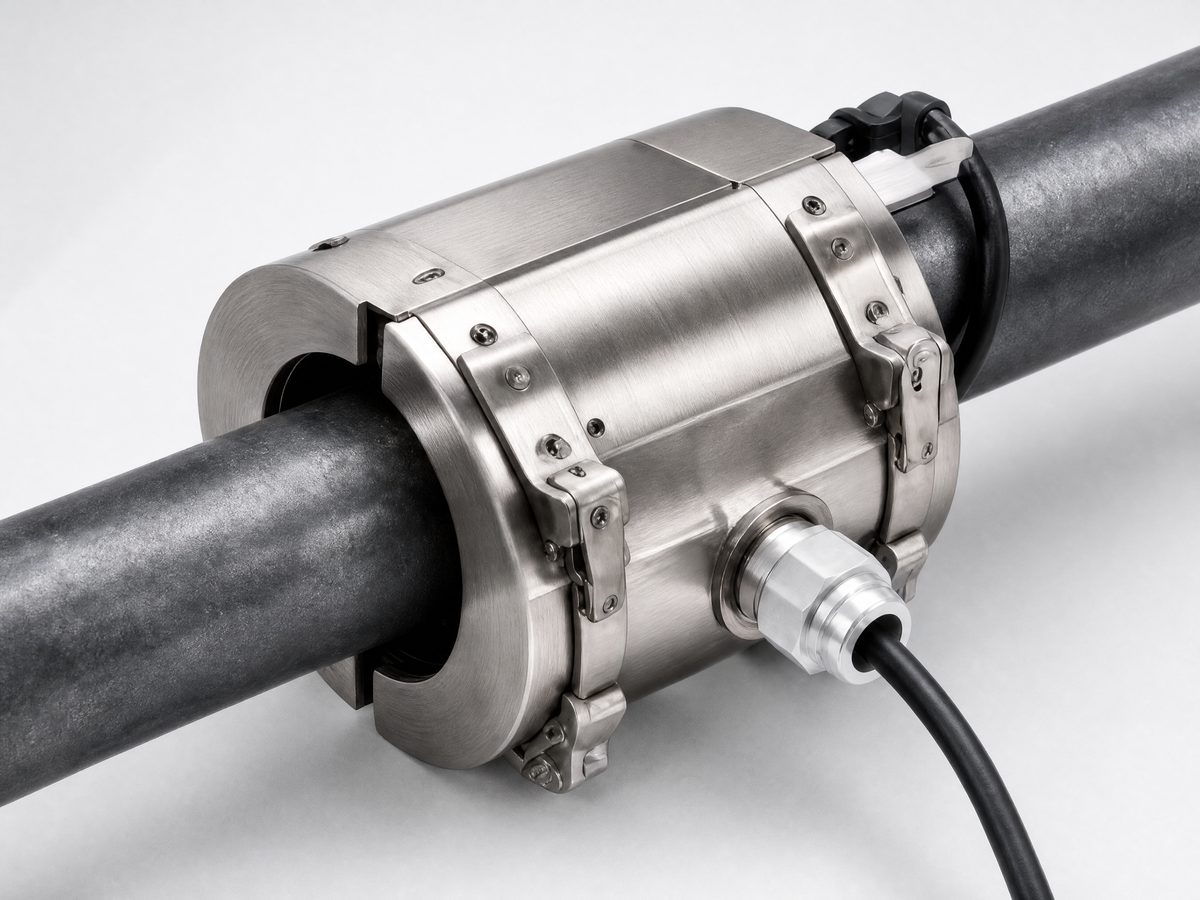

Разъёмный корпус, охватывающий трубопровод. Не даёт среде остыть или загустеть на участке.
Где стоит: Трубопроводы с вязкими средами, узлы обогрева задвижек и фланцевых соединений.
Запросить расчёт
12

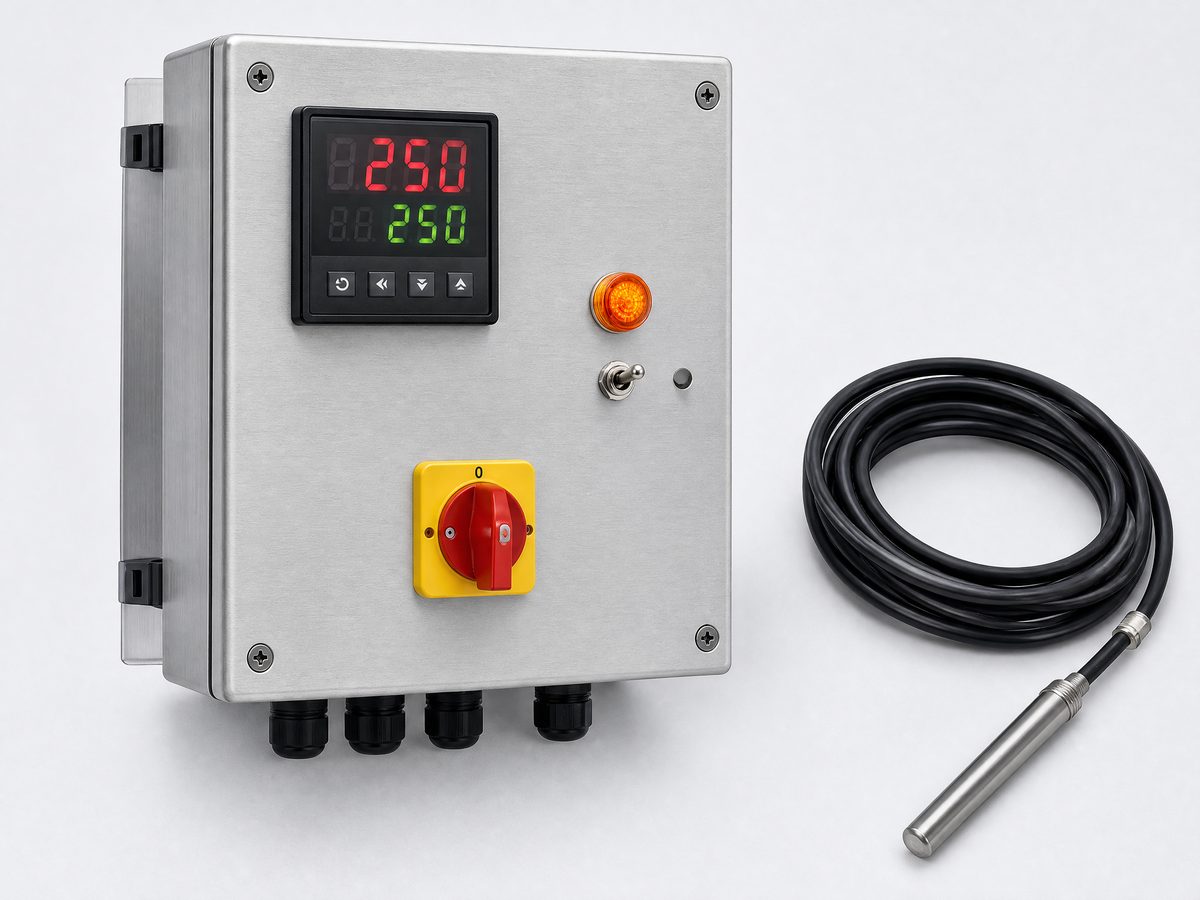

Корпус с ПИД-регулятором, выключателем и датчиком температуры. Держит заданную температуру и отключает нагреватель при перегреве.
Где стоит: Управление любым из нагревателей выше: от одного ТЭНа до блока на несколько зон.
Запросить расчётРаботаем по чертежу, эскизу или образцу. Пришлите, что есть, и назовём цену и срок.
Оставить заявкуДа. Пришлите чертёж, фото со шкалой или сгоревший образец. По нему посчитаем стоимость и срок.
Тип нагревателя, мощность, напряжение, размеры, среду (вода, масло, воздух, металл) и количество. Если чего-то не знаете, хватит фото старого нагревателя.
Патронный стоит в отверстии и греет металл изнутри, выводы у него с одной стороны. Трубчатый работает в среде: в воде, масле или воздухе, выводы обычно с двух концов.
Для потока воздуха берут оребрённые ТЭНы или воздушный блок. Рёбра снимают тепло, и трубка не перегревается при той же мощности.
Если важна точная температура или есть риск перегрева, да. Регулятор с датчиком держит заданное значение и защищает нагреватель и оборудование.
